Дисковые поворотные затворы серии VF5102
Область применения:
химическая, нефтехимическая, газовая
промышленность, а также системы отопления и водоснабжения.
Перекрытие потоков углеводородов, газов, различных агрессивных
и абразивных сред.
Основные технические характеристики
Конструктивные особенности:
«Двойной эксцентрик» диска обеспечивает малое трение между
седлом и диском, что обеспечивает малые значения крутящего
момента и долгий срок службы затвора.
Оптимальная форма диска и корпуса обеспечивают минимальное
гидравлическое сопротивление и высокие значения Kv
Седловые уплотнения рассчитаны на долгий срок службы. В
случае необходимости легко меняются в полевых условиях.
Подшипники скольжения обеспечивают максимальную
радиальную поддержку при высоких нагрузках на шток,
снижают крутящий момент и позволяют использовать приводы
меньшего размера. В случае необходимости легко меняются в
полевых условиях.
Несколько вариантов седловых уплотнений: PTFE, EPDM, Viton,
металл.
Разработаны специально для работы в тяжелых условиях, в том числе: высокие температуры,
регулирование пара, агрессивные и абразивные среды, сложные применения на газ, работа на предприятиях
нефтеперерабатывающей, нефтедобывающей и химической промышленности.
|
 |
Конструкция седловых уплотнений
PTFE (фторопласт). Обеспечивает полную герметичность в обоих направлениях потока. Подходит
для большого числа применений. Максимальная рабочая температура — 2000С
Эластомерные уплотнения — EPDM, Nitril, Viton.
Металлическое уплотнение. Чаще всего применяется для вязких и абразивных сред, а
также при работе с температурами от 2000С до 5500С.

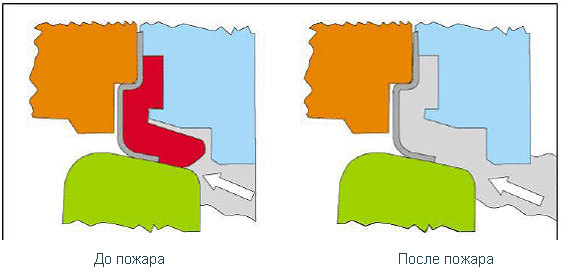

Огнеупорная (“fire safe”) конструкция седла.
Материалы основных деталей
Графики зависимости давление/температура
Ру20 (класс ANSI 150) |
Ру50 (класс ANSI 300) |
Материал седлового уплотнения
Значения Сv
Pу20 (класс ANSI 150)
Pу50 (класс ANSI 300)
Габаритные размеры
Ру20 (класс ANSI 150)
Ру50 (класс ANSI 300)
Ру20 (класс ANSI 150)
Ру50 (класс ANSI 300)
|
