3-х ходовой шаровый кран серии T 44
Область применения:
Предназначены для переключения и перекрытия потоков жидких и газообразных сред, по отношению к которым применяемые материалы являются коррозийнностойкими.
Основные технические характеристики:
| Диапазон диаметров, мм |
Ду 8-50 |
| Номинальное давление, бар |
Ру 100 |
| Максимальная рабочая температура, °С |
315 |
| Присоединение |
Резба, сварка |
| Материалы |
Корпус:угл/нерж. сталь Шар: нерж. сталь |
Таблица Размеров:
Модель T44
| Размер |
Проход |
A |
B |
H |
G |
C |
F |
kg |
| ДУ 8 |
11,20 |
70,70 |
71,10 |
40,40 |
46,00 |
112,80 |
44,50 |
1,20 |
| ДУ 10 |
11,20 |
70,70 |
71,10 |
40,40 |
46,00 |
112,80 |
44,50 |
1,20 |
| ДУ 15 |
11,20 |
70,70 |
71,10 |
42,80 |
47,80 |
112,80 |
50,80 |
1,20 |
| ДУ 20 |
14,20 |
70,70 |
71,10 |
42,80 |
47,80 |
112,80 |
50,80 |
1,20 |
| ДУ 25 |
20,60 |
94,50 |
87,40 |
55,80 |
62,00 |
146,10 |
60,50 |
2,00 |
| ДУ 32 |
25,40 |
114,90 |
104,30 |
73,20 |
79,30 |
146,10 |
76,20 |
3,90 |
| ДУ 40 |
31,80 |
114,90 |
104,30 |
73,20 |
79,30 |
177,80 |
76,20 |
3,90 |
| ДУ 50 |
38,10 |
126,40 |
138,70 |
77,70 |
84,10 |
177,80 |
85,90 |
5,00 |

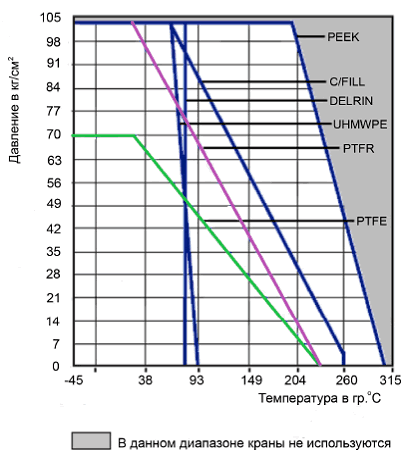

График зависимости температуры от давления:
Заказная спецификация:
1
Модель |
2
Размер |
3
Опции |
4
Корпус |
5
Шар и шток |
6
Седловые уплотнения |
7
Уплотнение корпуса |
8
Присоединения |
9
Управление |
| 44 |
02 - Ду 8 |
0 - Стандартное исполненение |
4 - Углеродистая сталь |
6 - Нержавеющая сталь 316 |
P - C/Fill |
A - Силикон |
B - Резьбовое BSPT |
A - Привод |
| |
03 - Ду 10 |
T - Конфигурация портов 1 |
6 - Нержавеющая сталь 316 |
|
R - PTFR |
B - Синтетический каучук |
N - Резьба NPT |
M - Ручка или ручной редуктор |
| |
05 - Ду 15 |
2 - Конфигурация портов 2 |
|
|
T - Фторопласт (PTFE) |
E - EPR |
P - Резьба BSP |
N - Голый шток |
| |
07 - Ду 20 |
3 - Конфигурация портов 3 |
|
|
U - Uhmwpe |
G - Graphoil |
W - Присоединение под сварку |
|
| |
10 - Ду 25 |
A - Антистатическое исполнение |
|
|
Y - Delfin |
N - Неопрен |
X - Удлиненные приварные патрубки |
|
| |
12 - Ду 32 |
E - Исполнение для пара |
|
|
H - Peek |
R - PTFR |
|
|
| |
15 - Ду 40 |
J - Удлиненный шток |
|
|
|
S - Metal TFE |
|
|
| |
20 - Ду 50 |
M - Наружняя резьба (папа) |
|
|
|
T - Фторопласт (PTFE) |
|
|
| |
|
R - Рукоятка с пружинным возвратом |
|
|
|
V - Витон |
|
|
| |
|
X - Исполнение для кислорода |
|
|
|
|
|
|
| |
|
Z - Креогенное исполнение |
|
|
|
|
|
|
Образец:
* Примечание: По запросу шаровые краны поставляются в сборе с любым типом электрического, пневматического или гидропривода.
|
