Дисковый поворотный затвор серии 411
Область применения: применяется в качестве отсечного и регулирующего клапана на предприятиях химической, нефтехимической, целлюлозно-бумажной и др. промышленности.
Основные технические характеристики
| Диапазон диаметров, мм |
Ду 80-600 |
| Номинальное давление, бар |
Ру 25 |
| Максимальная рабочая температура, °С |
260 |
| Присоединение |
Межфланцевое |
|  |
|
Спецификация материалов
| 1. Корпус |
CF8M |
| 2. Контрфланец |
AISI316L, CF8M |
| 3. Заслонка |
W:no 4408 |
| 4. Донная крышка |
W:no 4401 |
| 5. Уплотнительный фланец |
AISO316L |
| 6. Уплотнительная фтулка |
W:no 4401 |
| 7. Верхняя ось |
W:no 4460 |
| 8. Нижняя ось |
W:no 4460 |
| 9. Ограничительное кольцо |
W:no 4401 |
| 10. Конический шплинт |
W:no 4460 |
| 11. Клин |
Fe |
| 12. Верхний подшипник |
PTFE+AISI316 |
| 13. Нижний подшипник |
PTFE+AISI316 |
| 14. Подшипниковый диск |
PTFE+AISI316 |
| 15. Упорное кольцо |
AISO316L |
| 16. Уплотнение оси |
Графит |
| 17. О-кольцо |
FPM |
| 18. О-Кольцо |
FPM |
| 19. Винт с внутренним шестигранником |
сталь |
| 20. Винт с внутренним шестигранником |
сталь |
| 21. Винт крепежный |
сталь |
| 22. Уплотнение |
FPM, EPDM, NBR, PTFE, AISI316 |
| 23. Уплотнение нижней крышки |
PTFE, AISI316 |
| 24. Промеж. уплотнитель. (411) |
SFS5811 угольное волокно |
| (41101) |
Графит |
| 25. Промеж. Уплотнитель (411) |
SFS5811 угольное волокно |
| (41101) |
Графит |
|
| Размер |
L |
D |
h |
H |
h1 |
d1 |
Фланец ISO5211 |
kg |
| Ду 80 |
46 |
138 |
114 |
144 |
45 |
15 |
F07 |
6,2 |
| Ду 100 |
52 |
158 |
131 |
168 |
52 |
20 |
F07 |
8 |
| Ду 125 |
56 |
188 |
143 |
179 |
52 |
20 |
F07 |
9,8 |
| Ду 150 |
56 |
212 |
160 |
199 |
58 |
25 |
F10 |
14,9 |
| Ду 200 |
60 |
268 |
200 |
224 |
58 |
25 |
F12 |
29 |
| Ду 250 |
68 |
320 |
232 |
269 |
63 |
30 |
F12 |
38 |
| Ду 300 |
78 |
370 |
275 |
308 |
69 |
35 |
F14 |
54 |
| Ду 350 |
78 |
430 |
303 |
335 |
69 |
35 |
F14 |
67 |
| Ду 400 |
102 |
482 |
333 |
380 |
86 |
50 |
F16 |
118 |
| Ду 500 |
127 |
585 |
388 |
458 |
103 |
60 |
F16 |
198 |
| Ду 600 |
154 |
685 |
448 |
530 |
119 |
70 |
F25 |
337 |

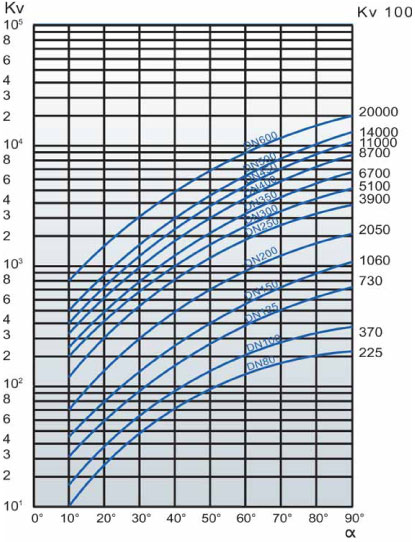

Кривые регулирования
Примечание: поворотные затворы поставляются с ручными приводами (ручка или редуктор), с электрическим, пневматическим или гидравлическим приводом. Ручка применяется для затворов небольших размеров - Ду 80… 200, за исключением поворотных затворов с металлическим уплотнением. Промежуточное положение диска поворотных затворов фиксируется бесступенчато.
|
